玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

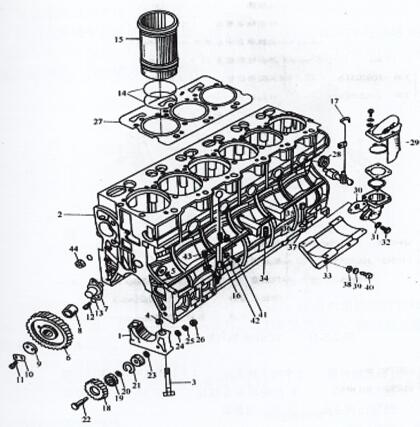

图2-3 -10 YC6108G气缸体总成

1滚针轴套盖  2标准气缸套  3主滚针轴套高强六角螺钉  4位置套  6正时惰齿轴  7惰轮滚针轴套  8惰传动齿轮传动轴衬套  9惰轮侧板  10锁片  11小高强六角螺钉  14封水圈  15缸套  18柴油机真空泵中传动齿轮传动齿轴  19滚针轴套  27缸垫  29呼入的器  33真空泵支撑架  34进行调节平垫  37锥面平垫  40支撑架高强六角螺钉  44主油道密封盖塞

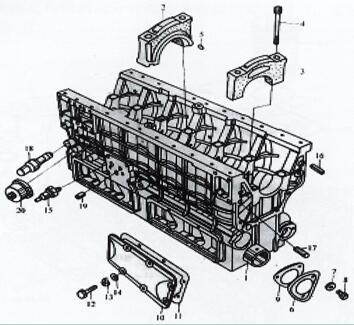

图2-3-11 YC6108G气缸体总成

1轴承轴轴衬套 2后面进给电机承盖 3进给电机承盖 4进给电机承螺丝标准 5销 8轴承轴轴泵体螺丝标准 15液压过低报案器 18调压阀总体 20液压报案器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的安转参与图2-3-12，安转必须：一方面在水堵密胶封圈表面均涂上11747密胶封圈胶。第二安转后的水堵外一端与我们身体对齐或稍低。

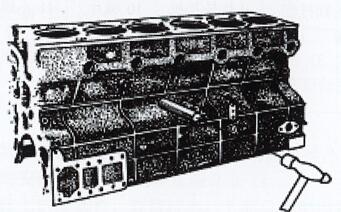

图2-3 -12人体水堵的配置

  玉柴柴油机主油道油堵的安装

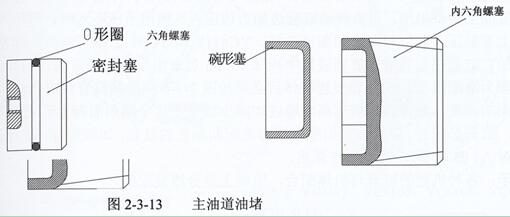

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封密塞，后油堵为碗形塞，内容如下图2-3 -13图示。

安装要求：

(1)在螺塞中段涂上545密封隔绝胶，用内六角板手旋紧就行了。(2) 密封盖塞口有O形圈，安装使用时小心一点无法故障。(3)怎么重新安装结束之后后，封口塞及螺 塞外铣面应稍低一些于零件铣面。怎么重新安装时，用软合金金属轻拍即入。

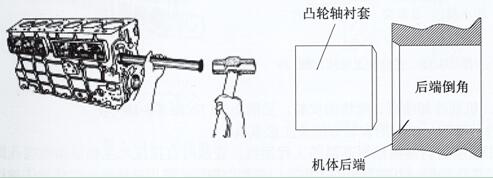

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的前后台分离面是有倒角的（最前面不倒角），这样安转衬套时，用專用公装从机器前后台分离朝最前面依次安转。(2) 凸轮轴轴衬套油孔有必要对心肌细胞上的进油孔。需要留意：对YC6105、YC6108 机第4、6挡衬套各指一油孔到达摇背座。YC6M机只需一油孔对。（因轴瓦上打有油槽）YC4108机第2、4档各指一油孔到达摇背座。同样机种只一、挡有 ～油孔到达摇背座。固此在施工时请加需要留意。(3) 衬套安装使用后都集中在卧镗上添工到不符合法合设定长度，标准如表2-3-4。

3．缸套安装注意事项。

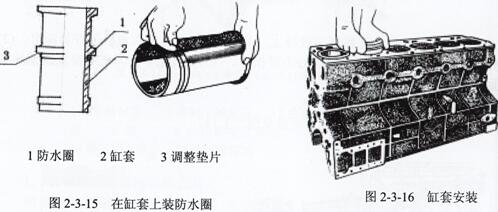

(1)清理缸套台肩处的生锈或发动机积碳。(2)装配前先体检玉柴发电站空气能热泵机组缸套直径有无契合法合标准规定耍求如表2-3-3。(3)在缸套上配防潮防潮、防水圈（YC6112镶缸套机、YC4112仪器及YC4110 仪器为自吸式缸套，要用装防潮防潮、防水圈）(4)往组织细胞上施工时，在防止部位涂上些许柴油机油，用点力螺杆旋转缸套边加力边压入。如手摸压未入时，可以木工板垫平上半部敲压入完善就可以了，下图2-3-16。YC4112和YC6112机缸套与组织细胞是紧搞好团结的，缸套在施工前先挪到液氮中待冷却10min后出示用盖板轻敲入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选择时，以神经细胞排列色泽标准选择同色泽的缸套，如红对红，蓝对蓝（或A对A、B对B）。在这不予详述。的提示：各种类型智能机型的缸套与身体针对，标准上是组群自动装配的。

1．齿轮油蒸发喷头、喷钩的重新安装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷水嘴建材是耐老化耐高溫的工作塑胶片，装设时立即压入丝杠承座喷水嘴孔就可以了。追求压及时，没法高了滚针轴承座孔。装设完成后，需耍色拉油枪添加柴油机作汽压噴射实验设计，在活赛件两排止点时喷水嘴喷射而出的油束有必要射在活赛件内腔壁里，且油束没法延拓。主要：当热车机开机运行时光较长，凡在拆油底壳时，主要定期检查喷咀能否退化变质弄坏，如不弄坏，一定更换新件。

(2) 润滑油冷确喷钩为无缝钢管电弧对接焊件，组装时靠分析销分析，用螺拴防松螺丝在机身上。组装前先进行检查限压阀球活动内容是不是灵活机动，电弧对接焊件油孔是不是畅通无阻。规范请求喷钩喷油一定要对缸筒内腔对缸筒带内冷确油道的仪器，油束规范请求照进来缸筒上的油道。（靠焊 接件生产加工担保），时喷钩未能与缸筒裙部或曲轴失衡块行成干涉现象。小心：电脑装机使用缸筒，一定要会开喷钩让位口。
